国产光阵隔离驱动 MOSFET：半导体 ATE 自动测试设备的精准驱动核心

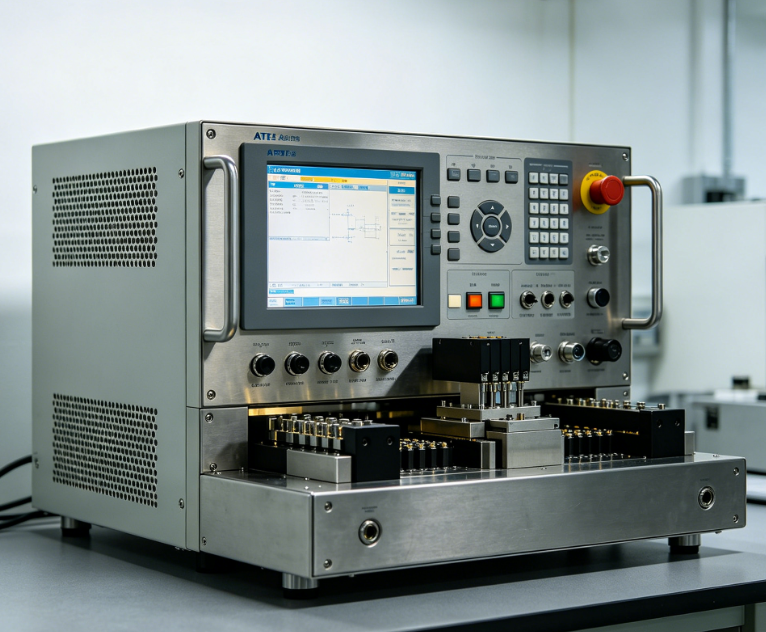

半导体 ATE 自动测试设备是晶圆制造、封装测试全流程的核心装备，是保障芯片良率、管控制程质量的 “质检关口”，更是半导体产业链自主可控的关键环节。这类设备需同时实现多通道并行测试、微弱信号精准采集、高压功率可靠控制，对驱动器件的同步性、隔离性、稳定性提出了极致严苛的要求。光阵隔离驱动 MOSFET 作为 ATE 设备中功率控制、信号隔离的核心器件，直接决定测试精度与设备运行可靠性。长期以来，高端 ATE 专用光阵隔离驱动器件高度依赖进口，面临技术封锁、交期冗长、成本高企、定制适配困难等痛点，严重制约国产 ATE 设备的研发与量产进程。国产光阵隔离驱动 MOSFET 依托核心技术攻坚，在同步驱动精度、高等级隔离、低噪声抗扰等维度实现关键突破，精准适配 ATE 设备专属需求，成功打破海外垄断，为半导体测试装备国产化提供坚实的核心器件支撑。

高精度同步驱动，保障测试结果零偏差

ATE 设备需对多颗芯片同步开展并行测试，驱动信号的不同步会直接导致测试参数偏移、良率误判，甚至损坏被测芯片。国产光阵隔离驱动 MOSFET 依托光电阵列同步驱动架构，实现多通道纳秒级精准同步触发，开关时间控制精度远超行业标准，无信号延迟与抖动。可完美适配晶圆中测、成品终测的多工位并行测试需求，保证每一路测试驱动信号精准同步，从源头杜绝测试偏差，为芯片性能检测提供可靠的数据支撑。

高等级电气隔离，守护昂贵设备资产安全

ATE 设备测试过程中，被测芯片与测试板卡直接连通，高压浪涌、静电窜扰极易从被测器件侵入，烧毁价值数十万甚至上百万的测试板卡与核心测控单元。国产光阵隔离驱动 MOSFET 采用高品质绝缘介质与多层加固封装，构建超高强度电气隔离屏障，可彻底分隔高压测试回路与弱电测控链路，有效抵御瞬时高压、静电浪涌冲击，从源头阻断窜扰风险，全方位保护 ATE 设备的核心测控单元，大幅降低设备故障与运维成本。

低噪声强抗扰，适配高密度板卡复杂环境

ATE 设备内部测试板卡高度集成，数字信号与模拟信号交织，高频开关、并行测试会产生复杂的电磁干扰，极易污染驱动信号、干扰微弱的芯片测试信号，导致测试数据失真。国产光阵隔离驱动 MOSFET 采用 “电 - 光 - 电” 全隔离传输架构，搭配屏蔽封装与高共模抑制设计，既能彻底切断电磁干扰传导路径，又能将自身开关噪声控制在极低水平，不干扰芯片测试的微弱信号采集，保障测试数据的纯净与准确。

长寿命高可靠，适配产线全天候连续运转

封测厂与晶圆厂的 ATE 设备需 7×24 小时不间断高负荷运行，非计划停机每分钟都会造成巨额生产损失，对器件的使用寿命与可靠性要求极高。国产光阵隔离驱动 MOSFET 采用全半导体无触点结构，彻底规避传统器件的机械磨损、电弧烧蚀问题，经过严苛的可靠性筛选与老化测试，平均无故障工作时间远超行业标准，可长期稳定适配产线连续测试需求，有效减少设备停机维护频次，保障产线量产效率。

高集成可定制，简化测试板卡研发设计

国产 ATE 设备需针对不同芯片品类定制测试方案，对器件的集成度与适配性要求极高。国产光阵隔离驱动 MOSFET 采用高度集成化设计，单芯片整合光阵隔离、驱动电路、功率 MOSFET 多重功能，无需额外外围器件，大幅节省测试板卡的 PCB 空间，适配高密度多通道的板卡设计需求。同时支持本土化定制，可根据不同测试工位的需求调整通道数、驱动参数与封装形式，帮助设备厂商简化系统设计，缩短研发周期，加速国产 ATE 设备的迭代与落地。

国产光阵隔离驱动 MOSFET 精准直击国产 ATE 设备的核心配套痛点，以高精度同步驱动、高可靠隔离防护、低噪声稳定运行的综合优势，打破了海外品牌在半导体测试领域的长期垄断。从晶圆级中测到封装成品终测，从消费级芯片到车规级、工业级芯片测试，国产光阵隔离驱动 MOSFET 正逐步实现进口替代，为国产 ATE 设备提供坚实的核心器件支撑。随着半导体产业向更先进制程持续迭代，国产光阵隔离驱动 MOSFET 将不断优化性能、提升定制化适配能力，助力我国半导体产业链实现全面自主可控与高质量发展。
